Table des forces
Objectif expérimental :
Vérifier si les lois d’addition vectorielle s’appliquent à un système de forces concourantes.

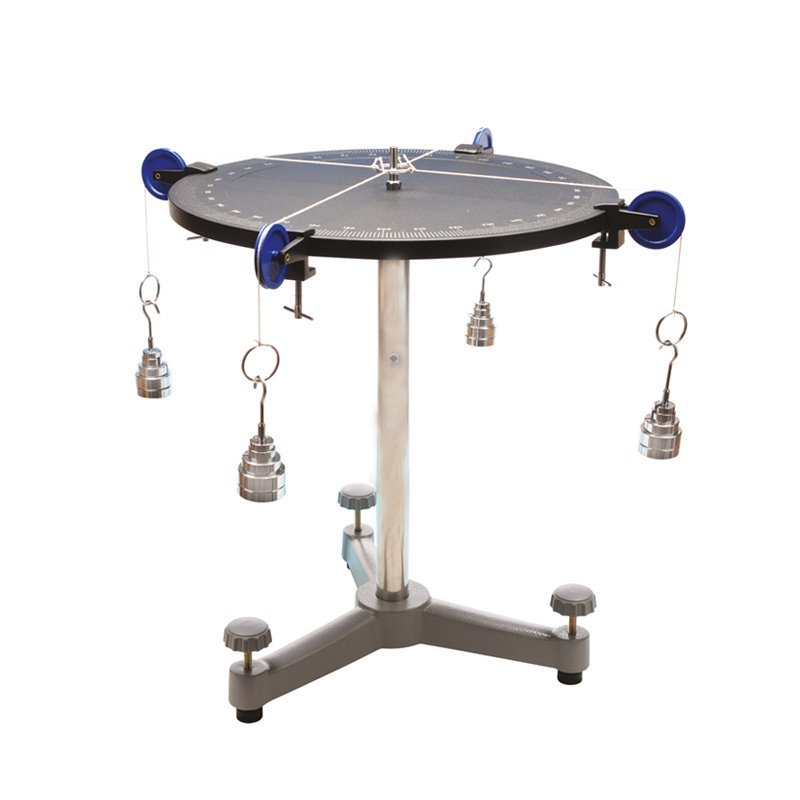

La table de forces est un disque horizontal gradué de 0° à 360°
indiquant l’orientation des cordes tirant sur l’anneau central.
Chaque corde passant sur une poulie est mise en tension par le poids
d’un plateau portant des masses marquées.
Il s’agit pour l’expérimentateur d’appliquer à l’anneau central trois
forces différentes , et qui emporteraient l’anneau s’il n’y
avait pas une tige de sécurité
La partie théorique consiste à prédire la grandeur de la masse « m » et
donc de la force résultante qu’il faut attacher à une
4e corde ainsi que la direction de la force qu’elle devra exercer sur
l’anneau pour le maintenir en équilibre exactement au centre
de la table de force.
F1 + F2 +F3 + F4 = 0
Composition :
Table en aluminium, de diamètre 40 cm et graduée sur 360°; montée
sur support vertical avec hauteur des pieds
réglables pour maintenir l’horizontalité .
4 poulies ; 4 crochets de 100g chacun ;
16 masses (4x10g ; 4x20g ; 4x50g ; 4x100g en acier chromé)
